飽和蒸汽（100～250℃、0.1～4.0MPa）、過熱蒸汽（250～550℃、4.0～42MPa，超臨界 540℃/25MPa+）工況兼具高溫蠕變、冷熱交變熱脹差、凝結水沖蝕、氧化固體顆粒、高壓差汽蝕五大惡劣條件，是進口球閥（德國萊克 LIK、美國AMISCO（阿米斯科）. 德國HANWEI（漢威） 等品牌）故障高發場景，集中表現內漏、外漏、啟閉卡澀、扭矩飆升、密封面快速磨損失效。本文從工況痛點拆解、結構優化、材料分級選型、密封系統、驅動配套、安裝運維、分場景定制選型七大維度輸出全鏈路解決方案。
一、蒸汽工況球閥五大核心技術挑戰
（一）高溫?zé)崤蛎洸钆c卡澀難題
閥體、球體、閥座、閥桿線膨脹系數不一致，升溫后內件脹量不同：不銹鋼膨脹系數≈17×10⁻⁶/℃、鉻鉬鋼≈12×10⁻⁶/℃、硬質合金≈6×10⁻⁶/℃，溫升＞200℃時間隙收縮抱死，冷態預留間隙高溫卡死、熱態留隙低溫內漏；高溫長期載荷引發材料蠕變，螺栓、閥座預緊件永久形變、預緊力衰減。
故障表現：冷態開關順暢、升溫扭矩暴漲 3～5 倍，甚至執行機構帶不動，頻繁憋壞氣動 / 電動頭。
（二）密封系統分層失效（內漏 + 閥桿外逸散泄漏）
1，閥座,內漏：軟密封（PTFE/PPL）＞260℃碳化軟化、蠕變塌陷；金屬密封無彈性補償，冷熱循環密封比壓失衡；蒸汽冷凝產生氧化鐵、磁鐵礦硬質顆粒，沖刷劃傷密封副，形成永久性溝槽泄漏。
2，閥桿外漏（TA-Luft 逸散超標）：普通石墨填料 350℃氧化粉化，填料函預緊力隨蠕變下降，蒸汽沿閥桿竄出；啟停冷熱交替，填料反復脹縮出現縫隙，易燃易爆 / 有毒蒸汽存在安全隱患。
3，中腔憋壓泄漏：閥門關閉后中腔滯留飽和蒸汽冷凝液化，體積驟縮形成負壓 / 憋壓，破壞閥座密封。
（三）凝結水兩相流沖蝕與汽蝕損傷
蒸汽啟停階段管線存水，形成蒸汽 + 凝結水高速兩相流，水滴高速撞擊密封面產生沖蝕、空化汽蝕；過熱蒸汽降溫析出水、夾帶管道氧化銹渣（Fe₃O₄），固體顆粒嵌卡密封副，浮動球閥球體受介質推力偏移，單邊啃蝕閥座，部分工況壽命僅 1～3 個月。
（四）閥體承壓與緊固件高溫失效
WCB 普通碳鋼＞425℃屈服強度大幅下降、蠕變變形；法蘭螺栓高溫蠕變伸長，墊片壓緊力丟失，法蘭面噴汽泄漏；分體鑄造閥體高溫應力集中出現微裂紋，高壓蒸汽擊穿殼體。
（五）驅動配套適配短板
常溫選型執行機構扭矩余量不足，高溫扭矩翻倍后過載燒毀；普通橡膠膜片氣動執行器不耐高溫輻射，靠近閥體受熱老化破裂；無隔熱結構，熱量上傳驅動腔體損壞電控元件。
二、全維度系統性解決方案
（一）閥體結構分級優化方案（按蒸汽溫壓劃分）
1. 低壓飽和蒸汽（≤250℃、PN16～PN40/Class150～300）：三段式浮動球閥
●閥體：WCB/A105 鍛鋼，整體鍛造優于砂鑄，消除鑄造氣孔疏松；連接：法蘭 / 絲扣，供熱、印染低壓蒸汽優選。
●結構優化：閥座單側彈簧預緊浮動座，吸收熱膨脹量；閥體中腔設放空排污螺塞，定期排空凝結積水，解決中腔憋壓。
2. 中高壓過熱蒸汽（250～450℃、PN64～PN160/Class600～900）：固定式球閥（Q47）
蒸汽工況首選固定式雙支點結構，球體上下設閥軸 + 自潤滑軸承，杜絕高壓介質推動球體偏磨閥座；全通徑流道減少渦流沖蝕，閥座采用雙向碟簧預緊浮動閥座，自動補償冷熱脹縮、密封面磨損帶來的比壓損失。
3. 超臨界高溫蒸汽（450～550℃、Class1500～2500/PN260～420）：全焊接整體鍛鋼球閥
閥體全焊接無法蘭，規避法蘭螺栓蠕變泄漏；A182 F91/F22 鉻鉬耐熱鋼整體鍛造，消除分體連接薄弱點；閥體內腔做應力退火處理，消除鍛造內應力，抑制高溫開裂，火電主蒸汽管線標配。

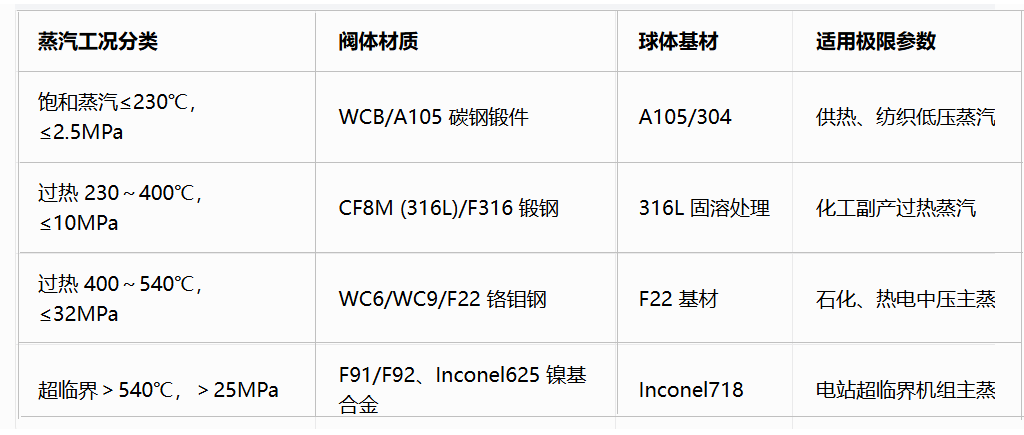

（二）閥體 / 內件材料階梯選型（進口品牌標準化選材：萊克 LIK/AMISCO 通用標準）
密封面強化處理：
1，中低溫軟密封：PPL 對位聚苯 / 填充玻纖 PTFE（耐溫≤320℃）、PEEK 聚醚醚酮（≤390℃、Class600），替代普通 PTFE，抗高溫蠕變，適合潔凈飽和蒸汽；
2，高溫硬密封：球體HVOF 超音速噴涂 WC 碳化鎢（HRC70～76）、閥座堆焊司太立 Stellite6（HRC48～55），軟硬硬度配對，抗顆粒沖刷、耐磨，耐溫上限 600℃+，全過熱蒸汽標配工藝。
（三）三重密封系統解決方案（內密封 + 閥桿外密封 + 法蘭密封）
1. 閥座內密封（蒸汽核心）
▶軟密封型（≤320℃潔凈蒸汽）：碟形彈簧 + PEEK 復合閥座，彈簧持續補償熱脹與磨損，零泄漏 ISO5208 ClassⅥ；
▶金屬硬密封型（＞320℃含雜質蒸汽）：彈性懸臂金屬閥座，閥座本體帶微變形懸臂，利用金屬微量形變抵消球體熱膨脹量，冷熱循環密封比壓恒定，杜絕內漏；增設閥座吹掃孔，通入干燥壓縮空氣吹掃密封面銹渣顆粒（煤化工含渣過熱蒸汽專用）。
2. 閥桿防逸散外密封（TA-Luft 認證方案）
三級復合密封結構（進口蒸汽球閥標配）：
1，下部第一層：耐高溫柔性石墨環 + 金屬纏繞自緊填料；
2，中部：碟簧預緊填料壓蓋，高溫填料收縮后彈簧自動下壓補緊；
3，上部：波紋管密封（嚴苛無泄漏工況），波紋管隔絕蒸汽與填料，徹底根除閥桿外漏，火電、化工易燃易爆蒸汽必選；閥桿增設防飛出凸肩（API6D），高壓蒸汽不會頂出閥桿。
3. 法蘭端面密封
中低溫：柔性石墨金屬纏繞墊；＞400℃高溫：Inconel 金屬環墊（R 型），耐蠕變、高溫不松弛，杜絕法蘭噴汽。
（四）閥桿、緊固件配套耐熱優化
1，閥桿：≤400℃選用 316L 調質，＞400℃選用 Inconel718，線脹系數低、抗高溫蠕變；表面氮化處理（HRC50+），填料摩擦不拉傷；
2，螺栓：中溫 35CrMoA，高溫 F22 全螺紋耐熱螺栓，配套耐高溫碟簧墊圈，補償螺栓蠕變伸長帶來的預緊力衰減，定期熱緊規范。
（五）驅動執行機構全配套隔熱方案
1，手動球閥：加長隔熱閥桿（50～150mm），隔絕閥體高溫傳導到手輪，防燙傷；
2，氣動 / 電動球閥（自動化蒸汽管路主流）：
▶閥頸加裝鑄鋁隔熱支架（標準 ISO5211），隔斷熱量上傳執行器；
▶氣動頭選用硅橡膠耐溫膜片，高溫工況選配高溫型氣動執行器（-20～300℃）；
▶電動頭加裝散熱片，＞350℃工況配套加長支架 + 散熱翅片，電控元件遠離高溫源；
▶扭矩選型：蒸汽工況按常溫計算扭矩 ×1.8～2.5 倍余量選型，規避高溫扭矩過載燒壞驅動；
3，防爆場景：ExdⅡBT4/CT6 防爆電動 / 氣動，滿足鍋爐房、化工防爆蒸汽管線規范。
（六）分工況定制選型細則（落地選型標準）
1，民用供熱飽和蒸汽（160～200℃、PN10/16）：WCB 法蘭浮動軟密封球閥，PPL 閥座，手動 / 普通氣動，成本最優；
2，精細化工潔凈過熱蒸汽（220～320℃、PN25～40）：316L 固定式 PEEK 軟密封球閥，零泄漏，電動調節型（V 型球，4-20mA 控流）；
3，煤化工含渣過熱蒸汽（300～450℃、PN64～100，帶氧化鐵顆粒）：F22 鍛鋼固定式金屬硬密封，碳化鎢噴焊球體 + 懸臂彈性閥座，帶在線吹掃接口；
4，火電鍋爐主蒸汽（500～550℃、Class1500+）：F91 全焊接硬密封球閥、波紋管閥桿密封、電動防爆執行機構，API6D 火工試驗認證。
（七）安裝、調試、全生命周期運維方案（大幅延長閥門壽命 3～5 倍）
1. 安裝優化
1，閥門前端就近安裝蒸汽疏水閥 + Y 型過濾器（40～80 目），攔截管線焊渣、氧化顆粒，避免固體雜質進入密封副；
2，閥門水平安裝、閥桿豎直向上，防止凝結水淤積中腔；高溫管線加裝管道膨脹節，減少熱位移拉扯閥體法蘭；
3.初次投運緩慢暖管升溫（≤50℃/h），禁止瞬間通高溫蒸汽驟熱，避免冷熱沖擊密封面炸裂。
2. 調試規范
冷態試壓后，升溫至額定溫度二次熱緊法蘭螺栓、填料壓蓋；高溫工況現場實測啟閉扭矩，超設計值及時補調彈簧預緊量。
3. 日常運維
1，低壓飽和蒸汽：每季度從排污口排空中腔冷凝積水；
2，高溫硬密封：每半年通過注脂嘴加注高溫閥門專用石墨潤滑脂，禁止普通鋰基脂高溫碳化結塊卡澀；
3，閥桿泄漏：優先微調填料壓蓋碟簧，泄漏超標更換復合填料；金屬密封微量內漏可在線微調閥座預緊彈簧，無需拆閥下線。
三、附加安全配套設計（進口品牌蒸汽球閥標配）
1，API607 防火結構：火災高溫?zé)龤Х墙饘倜芊夂螅饘倜芊飧弊詣?dòng)承壓密封，防止管線大量噴汽起火；
2，防靜電裝置：球體 - 閥體跨接導電彈簧，消除蒸汽高速摩擦產生靜電，易燃易爆蒸汽防爆必備；
3，中腔泄壓結構：中腔超壓自動泄壓至上游管線，避免憋壓脹裂閥體。
四、總結 http://www.dongchem.cn/jinkoudiandongqiufa.html
蒸汽球閥失效根源集中在熱脹差補償缺失、密封不耐高溫沖蝕、選材未匹配工況溫壓，進口品牌（萊克 LIK、AMISCO、漢威）標準化解決方案邏輯：按溫度壓力定閥體結構（浮動 / 固定 / 全焊接）→分級耐熱選材→彈簧補償式密封 + 波紋管閥桿防漏→隔熱驅動 + 前端疏水過濾預處理→標準化安裝運維，可實現飽和 / 過熱全蒸汽工況零內漏、外逸散達標，使用壽命從常規 3～6 個月提升至 3～8 年。
