閥門主體由閥體、蝶板、閥桿、彈性軟密封閥座、氣動執行器五大核心部件組成，采用 “閥體 - 蝶板 - 閥桿三線同心” 的中線設計，啟閉時蝶板密封面與閥座無偏心刮擦，大幅降低密封磨損；閥座采用可脫卸式彈性軟密封結構，適配 EPDM、NBR、PTFE、FKM 等多種密封材質，實現ANSI Class VI 級雙向零泄漏；配套德國原裝齒輪齒條式氣動執行器，以 0.4–0.7MPa 標準工業氣源為動力，驅動蝶板旋轉 90°（0° 全關、90° 全開），實現管道介質的切斷、調節、節流三大功能，可通過電磁閥、定位器實現遠程自動化控制，適配 DCS、PLC 等工業控制系統
進口氣動中線軟密封蝶閥是以中線結構為主體、搭配氣動執行機構的 90° 旋轉式自控閥門，閥桿、蝶板、閥體中心同軸布置，閥體內置彈性軟密封閥座。產品結構輕巧、啟閉迅速、密封性能優異，公稱壓力以 PN10、PN16 為主，適配常溫至中溫的水、氣體、油品、弱腐蝕介質，是給排水、暖通、環保、消防、通用化工等中低壓管路常用的開關及調節類閥門，可實現就地與遠程自動化控制，綜合性價比高。
產品特點Product features
1，密封優異：軟密封彈性閥座，擠壓密封，雙向零泄漏，泄漏等級達ANSI VI 級。
2，結構緊湊：長度短、重量輕（約為同口徑閘閥 1/3），安裝空間小，維護簡便。
3，流阻極�。�流線型蝶板，流阻系數小，節能，適合大口徑、大流量工況。
4，啟閉快速：氣動驅動，90° 旋轉，開關時間短（≤10s），支持遠程與自動控制。
5，材質多樣：閥體（球墨鑄鐵 / 碳鋼 / 304/316 不銹鋼）、密封（EPDM/PTFE/NBR/FKM）適配多介質。
6，壽命長：無銷釘連接、球面蝶板，帶壓啟閉 5 萬次仍零泄漏；密封件可在線更換。
7，安全可靠：單作用彈簧復位，失氣自動開關；執行器防護IP65，防爆可選。
工作原理working principle
氣動執行器接收0.4～0.7MPa氣源壓力，推動活塞 / 撥叉旋轉，帶動閥桿與蝶板90° 回轉：
全開（90°）：蝶板與管道平行，介質直通，流阻最小。
全關（0°）：蝶板垂直管道，外圓擠壓軟閥座，彈性變形形成密封比壓，雙向零泄漏。
調節（0°～90°）：配定位器，輸入 4～20mA 信號，精確控制開度，調節流量 / 壓力，近似快開流量特性。
失氣保護：單作用彈簧復位，失氣自動關（FC）或開（FO），保障系統安全。
技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200 |
|
公稱壓力 |
PN10、PN16；Class150 |
|
連接方式 |
對夾式、法蘭式、凸耳式 |
|
閥體材質 |
球墨鑄鐵、WCB 碳鋼、304/316 不銹鋼 |
|
蝶板材質 |
球墨鑄鐵、碳鋼、304/316 不銹鋼（可襯膠 / 襯四氟） |
|
閥桿材質 |
2Cr13、316L 不銹鋼 |
|
密封材質 |
EPDM 三元乙丙、NBR 丁腈橡膠、FKM 氟橡膠、PTFE 聚四氟乙烯 |
|
適用介質 |
清水、污水、循環水、空氣、天然氣、油品、弱酸堿介質 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

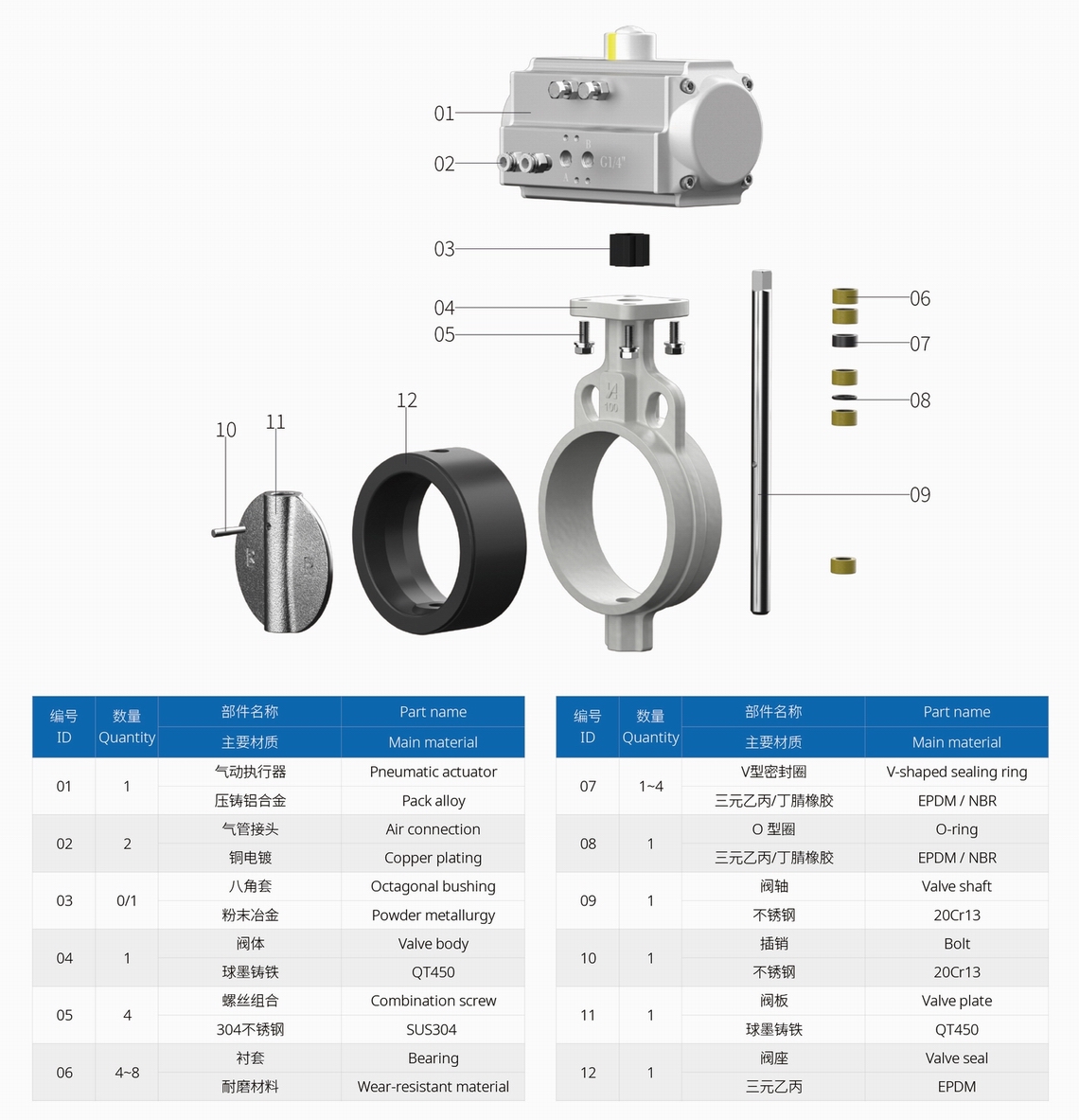

主要零部件材質Material of main parts

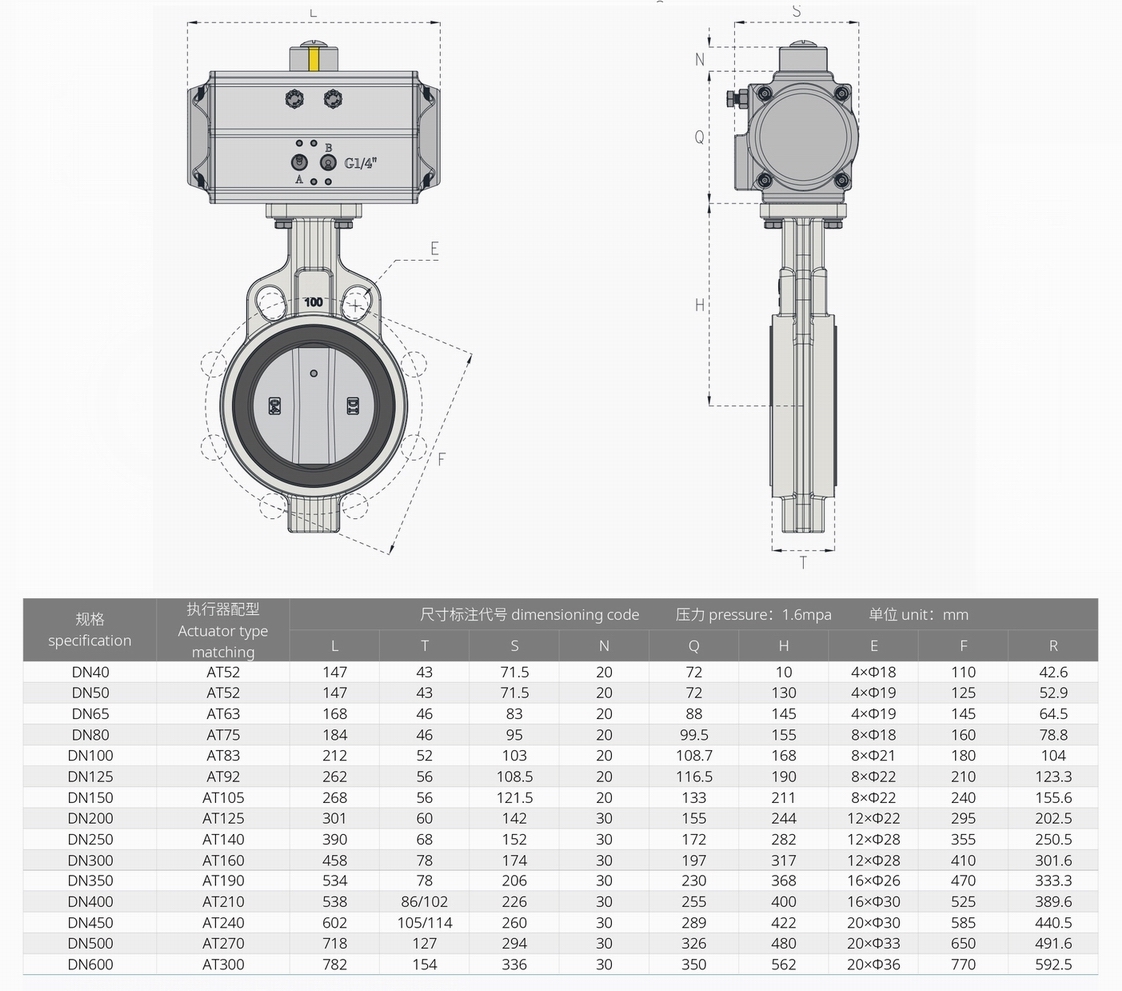

外形尺寸Overall Dimension
