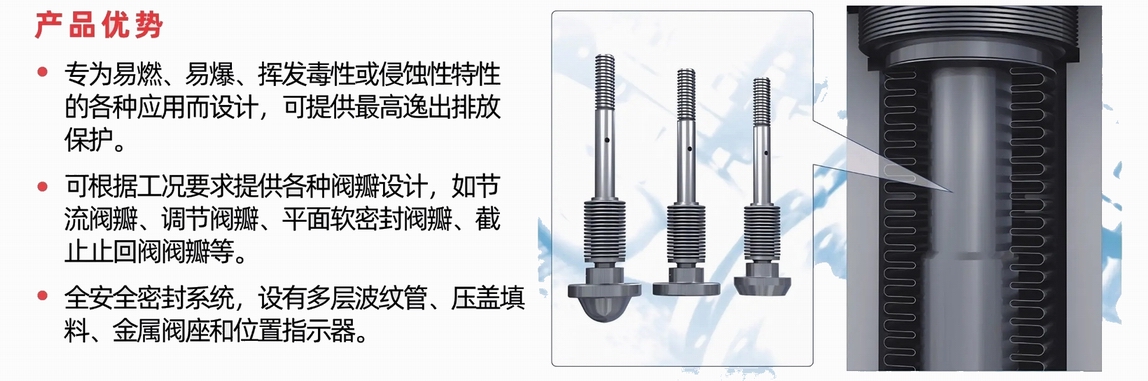

與普通截止閥相比，進口波紋管法蘭截止閥的核心創新在于密封系統重構：以金屬波紋管作為主密封件，在介質與大氣之間形成永久性金屬屏障，杜絕閥桿外漏；柔性石墨填料作為輔助密封，形成雙重安全防護；閥體采用流線型直流道設計，配合錐形密封面，實現低流阻、高密封、長壽命的綜合性能。產品遵循 DIN3356、ASME B16.34、API 598 等國際標準制造，通過 ISO 15848-1 AH 級零泄漏認證，是嚴苛工況下流體控制的首選設
產品特點Product features
長壽命耐磨：密封面堆焊Co 基硬質合金（司太立 6#），耐沖刷、耐腐蝕，壽命提升 60%+。
閥桿強化：調質 + 表面氮化（HRC45-50），抗腐耐磨，適配頻繁啟閉。
低流阻設計：全通徑流線型流道，流阻系數比普通截止閥低 10%-50%，節能高效。
安全易維護：閥桿升降可視化；帶倒密封，可在線更換填料；閥蓋加脂嘴，定期潤滑免大修。
工作原理working principle
通過閥桿升降帶動閥瓣沿閥座中心線移動，實現閥門啟閉與流量調節：
1，開啟：順時針旋轉手輪（或執行器驅動），閥桿上提，波紋管拉伸，閥瓣脫離閥座，介質流通。
2，關閉：逆時針旋轉手輪，閥桿下壓，波紋管壓縮，閥瓣密封面與閥座緊密貼合，截斷介質。
3，密封核心：波紋管始終隔離介質與大氣，填料為輔助密封，杜絕閥桿外漏。
技術參數Technical Specifications
|
公稱通徑 |
DN15–DN400（1/2"–16"） |
|
公稱壓力 |
PN16–PN160（CLASS150–900LB） |
|
閥體材質 |
碳鋼（A216 WCB）、不銹鋼（F304/F316）、鍛鋼（A105） |
|
適用溫度 |
-40℃～+450℃（高溫型可達 550℃） |
|
適用介質 |
蒸汽、導熱油、天然氣、液氨、酸堿、高純度 / 有毒介質 |
|
驅動方式 |
手動、電動、氣動、齒輪傳動 |
|
設計標準 |
DIN3356、ASME B16.10、API 602 |
|
法蘭標準 |
DIN2543、ASME B16.5、GB/T9113 |
|
殼體試驗 |
1.5 倍公稱壓力；密封試驗：1.1 倍公稱壓力 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
選型指南Selection Guide
✅壓力≥系統最高壓力：高壓（PN320+）選鍛造閥體，低壓可選鑄造。
✅溫度匹配密封：高溫（>425℃）用石墨填料 + 鉻鉬鋼；低溫（<-20℃）用低溫不銹鋼 + 耐低溫填料
✅介質選材質：清水 / 蒸汽→WCB；酸堿→316L；易燃易爆→防爆執行器。
✅口徑與連接：DN15–DN50 用螺紋 / 承插焊；DN65 + 用法蘭；高溫高壓用對焊。
✅驅動,方式：手動（低頻）、氣動 / 電動（遠程 / 頻繁）、防爆型（危險區）。
✅嚴禁節流：僅全開 / 全關，半開節流會快速沖壞密封。
✅ 原裝正品：德國萊克 LIK 原廠直供，全系列產品可提供原產地證明與質量檢測報告。
✅ 規格齊全：常規口徑現貨庫存，特殊材質 / 壓力等級可定制，快速交貨。
✅ 價格優勢：廠家直供無中間商，批量采購可享階梯優惠，性價比高。
✅ 售后保障：提供 18 個月質保期，專業技術團隊全程指導安裝調試，24 小時響應售后問題
