產品核心優勢在于雙閥芯壓力平衡設計，介質對上下閥的推力相互抵消，不平衡力極小，可承受超大壓差（最大15MPa），流通能力比同口徑單座閥高50%以上，適配-40℃～450℃（可定制高溫650℃/深冷-196℃）、PN16～PN420嚴苛工況。整體采用鍛造/精密鑄造閥體，內件經硬質合金堆焊處理，具備調節穩定、動作靈敏、智能免維護、防護等級高的特點，是化工、電力、冶金、新能源等行業大流量、高壓差、干凈介質工況的首選自控設備。

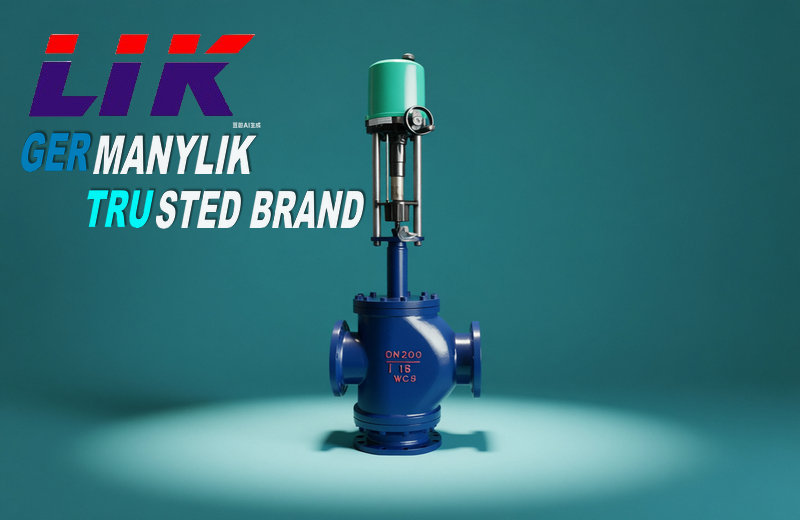

進口電子式電動雙座調節閥是高壓差、大流量工況專用的自動調節閥門，由直行程電子式電動執行機構（如德國 PSL、3610L 系列）與直通雙座閥體集成，內置伺服放大器，直接接收 4-20mA DC/1-5V DC 控制信號，驅動雙閥芯同步位移，精確調節氣體、液體、蒸汽的壓力、流量、溫度、液位等工藝參數，實現自動化閉環控制。
進口電子式電動雙座調節閥產品特點
1,高壓差適配：雙閥芯對稱設計，介質壓力相互抵消，不平衡力極小，允許壓差可達15MPa，遠優于單座閥。
2,大流通能力：流道按流體力學優化，KV 值比同口徑單座閥高 50%，適合大流量場景。
3,調節精度高：電子式執行器定位精度 ±0.5% FS，響應快；流量特性可選線性 / 等百分比，可調比 50:1。
4,結構緊湊可靠：一體化設計，體積小、重量輕；雙導向結構，閥芯運行平穩、抗振性強。
5,材質適配廣：閥體可選 WCB/304/316L / 合金鋼，內件可硬化處理，適配高低溫及弱腐蝕介質。
6,維護便捷：模塊化結構，拆裝無需拆管道；執行器帶手動機構，斷電可應急操作。
雙閥芯對稱平衡結構：上下閥芯同步動作，介質作用力反向抵消，不平衡力降低 80% 以上，大幅減小執行器負載，適合高壓差工況。
低流阻直通流道：流線型設計，無死角、無渦流，壓降損失小，流通效率高，減少介質沖刷與能耗。
雙導向支撐：閥芯上下雙導向，運行平穩無卡澀，抗振動、抗側向力，延長內件壽命。
模塊化密封系統：標準填料函 + 波紋管密封可選，適配一般 / 易外漏介質（如有毒、易燃介質）。
一體式執行機構：電子式執行器集成伺服、定位、反饋功能，無需額外配定位器，接線簡單、控制精度高
進口電子式電動雙座調節閥技術參數
|
公稱通徑 |
DN15～DN400（1/2"～16"）（小流量 DN5~DN25） |
|
公稱壓力 |
PN16/25/40/64/100/160/320；CLASS150~2500 |
|
閥體材質 |
WCB、304、316、316L、雙相鋼、鈦合金 |
|
閥芯形式 |
直通單座、雙座、套筒、V 型球閥、角型 |
|
流量特性 |
直線、等百分比（可調）、快開 |
|
額定流量系數 |
Kv：0.025~1440（按口徑 / 壓差匹配） |
|
適用溫度 |
-196℃（低溫）~+550℃（高溫），標準型 **-17℃~+250℃** |
|
連接方式 |
法蘭（RF/BW）、焊接、螺紋（小口徑） |
|
泄漏等級 |
Ⅳ 級（硬密封）、Ⅵ 級（軟密封零泄漏） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動執行器參數
|
控制信號 |
4-20mA DC（標準）、1-5V DC、0-10V DC |
|
反饋信號 |
4-20mA DC（閥位反饋） |
|
電源電壓 |
AC220V 50/60Hz（標準）、AC380V、DC24V |
|
額定行程 |
16/25/40/60/100mm（按口徑匹配） |
|
推力 / 扭矩 |
500~50000N（按工況選型） |
|
定位精度 |
±0.1%~±0.5%，回差：≤0.8% |
|
響應時間 |
0.5~3s（全行程） |
|
防護等級 |
IP65（標準）、IP67/IP68（定制） |
|
防爆等級 |
Exd II BT4、Exd II CT6（可選） |
|
環境溫度 |
-25℃~+60℃，相對濕度：≤95%（無凝露） |
進口電子式電動雙座調節閥工作原理
1,信號接收：電子式執行器接收控制系統輸出的4-20mA DC標準信號，將電信號轉換為電機軸的旋轉運動。
2,力矩轉換：通過絲杠螺母機構，將旋轉運動轉為直線位移，驅動閥桿帶動閥芯上下移動。
3,流量調節：雙閥芯在閥體內同步動作，改變閥芯與上下閥座間的流通面積，進而調節介質流量。因雙閥芯對稱，介質壓力相互抵消，不平衡力小，高壓差下仍能穩定調節。
4,反饋閉環：執行器內置位置傳感器，實時反饋閥芯開度，與輸入信號對比后自動修正，實現閉環精準控制，確保工藝參數穩定。
進口子式電動雙座調節閥應用領域
化工石化：反應釜溫控、高壓差管路調節、蒸汽 / 導熱油控制、酸堿介質（干凈）調節。
電力行業：鍋爐給水、減溫水調節、主輔蒸汽壓力溫度控制、脫硫脫硝氨水流量控制。
冶金行業：高爐煤氣、熱風煙氣調節、高溫高壓水 / 蒸汽控制。
暖通 / 水處理：大型換熱站、中央空調系統、工業污水大流量調節、純水系統。
新能源：光熱熔鹽 / 導熱油、儲能換熱系統、氫能高壓管路（干凈介質）。
進口子式電動雙座調節閥安裝方法
1,安裝前：核對型號參數；檢查閥體 / 閥桿無變形、密封面無損；手動盤車全行程無卡澀；吹掃管道清除焊渣雜物。
2,安裝流向：按閥體箭頭流向安裝，可水平 / 垂直安裝，執行器必須朝上，預留≥30cm 檢修空間。
3,法蘭對接：法蘭同心，對角分次均勻擰緊，大口徑閥設獨立支撐，避免閥體受力。
4,電氣接線：區分電源 / 信號 / 反饋 / 接地端子；動力線與控制線分離；可靠接地（≤4Ω）。
5,調試：手動全行程啟閉；通電標定 0%-100% 開度；測試閥位反饋、保護功能；帶負荷試運行無振蕩泄漏。
