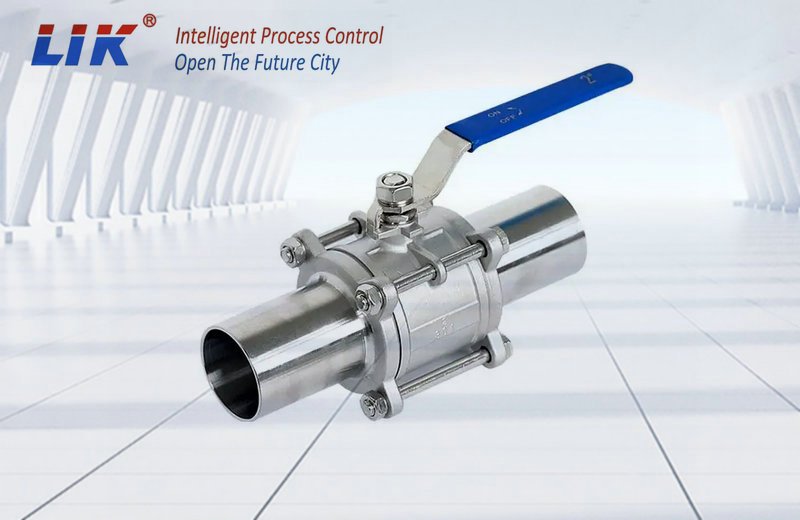

進口三片式加長對焊球閥采用分體式三段結構（左閥體、中閥體含球體/閥桿、右閥體），通過高強度螺栓連接，兩端焊接端口符合ANSI B16.25標準，實現與管道的無縫對焊集成35。其核心特征為加長閥桿設計（延伸50–300mm），適用于深埋管道、保溫層穿透等復雜工況，支持在線維護與高壓密封（耐壓達PN100/16MPa）
產品特點
|
特性 |
說明 |
|
加長閥桿設計 |
閥桿延伸定制長度（≤300mm），穿透保溫層或地面操作層，免開挖維護 |
|
雙向零泄漏密封 |
軟密封（PTFE/RPTFE）或硬密封（碳化鎢）閥座，泄漏率≤0.1ppm（ISO 5208 A級） |
|
極端工況適配 |
耐深冷（-196℃ LNG）至高溫（+550℃熔鹽），抗硫腐蝕（NACE MR0175認證） |
|
模塊化維護 |
三片式結構可拆卸，在線更換閥座/球體，避免管道切割 |
|
防靜電安全 |
閥桿內置彈簧導出操作靜電，符合ATEX防爆標準 |
技術參數
|
參數項 |
規格范圍 |
|
公稱通徑 |
DN6～DN200（DN250可定制） |
|
公稱壓力 |
PN16～PN100（1.6～16MPa） |
|
閥桿加長范圍 |
標準桿+50mm～300mm（按需定制） |
|
溫度適應性 |
-196℃～+550℃（硬密封） |
|
密封等級 |
ISO 5208 A級（泄漏率≤0.1ppm） |
產品應用領域
深冷能源：LNG儲運管線（-196℃），穿透保冷層操作
高溫工業：熔鹽系統（≤550℃）、蒸汽管網（碳化鎢硬密封）
高危化工：強酸/溶劑控制（316L閥體+PCTFE密封）
制藥無菌管路：電解拋光閥腔（Ra≤0.4μm），滿足GMP潔凈要求
主要結構部件
|
部件 |
功能與材質 |
|
閥體 |
三段式分體結構，材質：316L不銹鋼（通用）、低溫碳鋼（ASTM A350） |
|
球體 |
精密拋光316L或碳化鎢涂層（耐磨工況），實現90°旋轉截?cái)?/span> |
|
閥座 |
軟密封（PTFE耐腐蝕）或硬密封（碳化鎢抗沖刷） |
|
加長閥桿 |
延伸定制長度，內置防靜電彈簧，適配氣動/電動執行器 |
|
連接端 |
對焊接口（ANSI B16.25坡口），抗管道應力；可選法蘭輔助固定 |
安裝注意事項
焊接保護：
焊接時需注入惰性氣體（氬氣），防止密封圈高溫碳化
管道清潔：
焊前徹底清除管道焊渣、顆粒物，避免劃傷密封面59。
閥桿方向校準：
加長閥桿需垂直安裝，偏移角度≤2°，防止操作扭矩異常
驅動適配：
加長桿需匹配高扭矩執行器（氣動響應≤2秒，電動精度±1%）
壓力測試：
安裝后需進行1.5倍工作壓力密封測試，保壓≥10分鐘48。
注：超高壓（＞16MPa）或DN250+大口徑需定制設計，焊接后需進行射線探傷檢測
