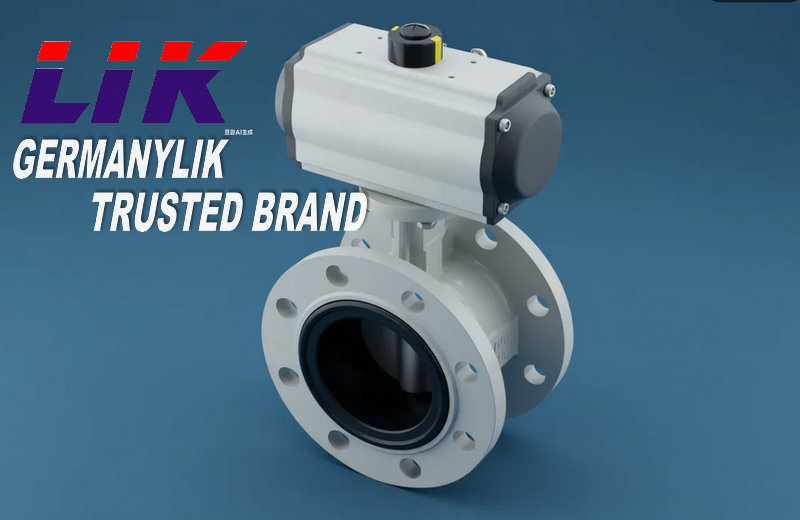

進口氣動鑄鋼法蘭蝶閥
產品概述
進口氣動法蘭蝶閥主要由閥體、蝶板、氣動執行器及密封裝置等關鍵部件組成。閥體采用高強度鑄鋼材料，確保了閥門的穩定性和耐用性。氣動執行器通過接收控制信號，驅動蝶板旋轉，從而實現閥門的快速開啟、關閉和流量調節。該閥門結構緊湊，安裝方便，特別適用于安裝距離短、大口徑的管路系統中。
產品詳情
一、產品概述
4. 壽命長，但完全密封較難實現。金屬密封能適應較高的工作溫度，而彈性密封則具有受溫度限制的缺陷。
5. 巧妙的楔形設計使閥門有越關越緊的自動密封功能。
三、工作原理
蝶板安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為 0°-90°之間。旋轉到 90°時，閥門處于全開狀態。
四、技術參數
1. 公稱通徑： 40～1200mm。
2. 公稱壓力：pn1.0、1.6、2.5、4.0mpa 等。
3. 連接形式：法蘭式連接。
4. 驅動形式：氣源驅動（壓縮空氣 5～7bar）。
5. 閥體結構：軟密封（中線型）或硬密封（雙偏心、三偏心）。
6. 適用溫度：軟密封一般≤150℃，硬密封可達≤450℃。
7. 閥體材質：通常有碳鋼、不銹鋼 304、不銹鋼 316 等。
8. 控制方式：開關型（開關兩位切斷）或調節型（4～20ma 控制）。
9. 作用形式：單作用（常開、常閉、彈簧復位）或雙作用（氣開氣關式）。
進口氣動鑄鋼法蘭蝶閥通常由角行程氣動活塞式執行器及蝶閥閥體組成。其采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉，加之密封材料選擇得當，從而保證了蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性。
二、產品特點
結構簡單、體積小、重量輕，便于安裝，只由少數幾個零件組成。2. 流量控制特性較好，處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，通過該閥門所產生的壓力降很小。
3. 有彈性密封和金屬密封兩種密封型式。彈性密封閥門的密封圈可以鑲嵌在閥體上或附在蝶板周邊。4. 壽命長，但完全密封較難實現。金屬密封能適應較高的工作溫度，而彈性密封則具有受溫度限制的缺陷。
5. 巧妙的楔形設計使閥門有越關越緊的自動密封功能。
三、工作原理
蝶板安裝于管道的直徑方向，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為 0°-90°之間。旋轉到 90°時，閥門處于全開狀態。

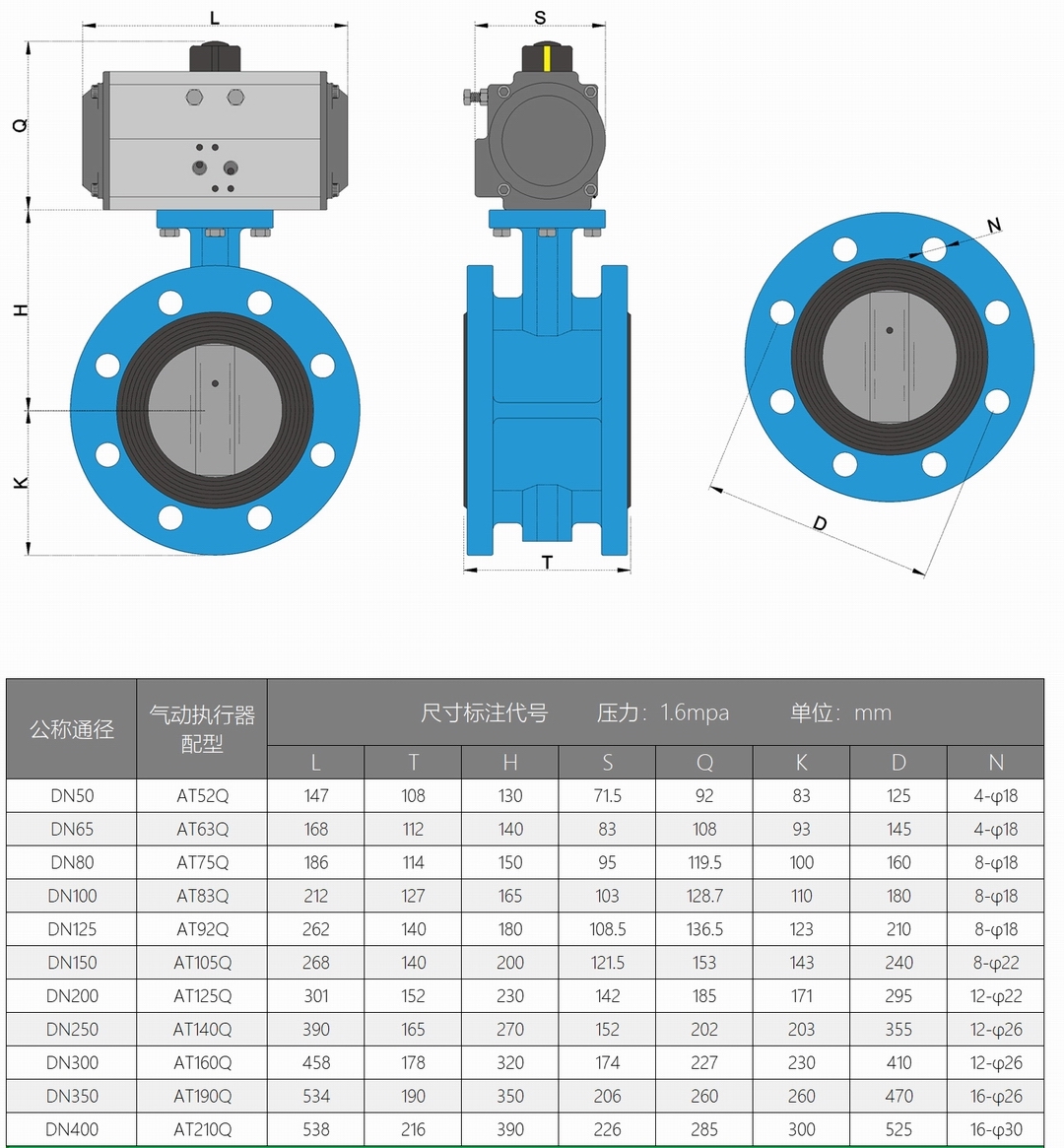

四、技術參數
1. 公稱通徑： 40～1200mm。
2. 公稱壓力：pn1.0、1.6、2.5、4.0mpa 等。
3. 連接形式：法蘭式連接。
4. 驅動形式：氣源驅動（壓縮空氣 5～7bar）。
5. 閥體結構：軟密封（中線型）或硬密封（雙偏心、三偏心）。
6. 適用溫度：軟密封一般≤150℃，硬密封可達≤450℃。
7. 閥體材質：通常有碳鋼、不銹鋼 304、不銹鋼 316 等。
8. 控制方式：開關型（開關兩位切斷）或調節型（4～20ma 控制）。
9. 作用形式：單作用（常開、常閉、彈簧復位）或雙作用（氣開氣關式）。

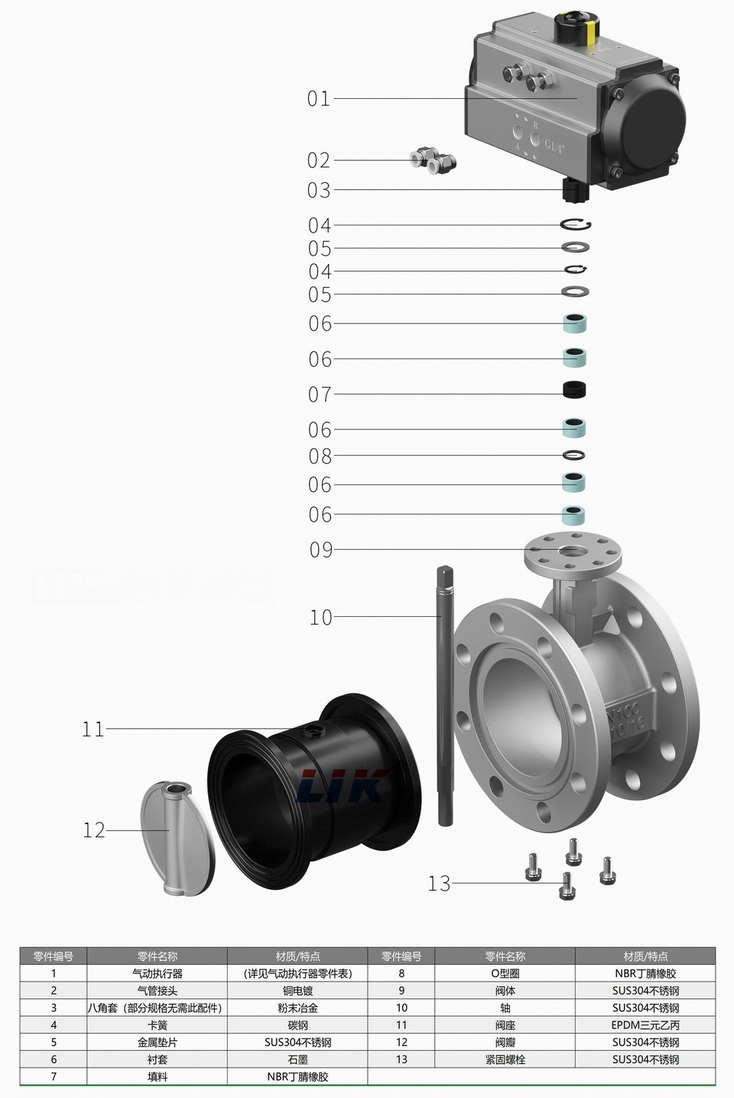

五、零件材料
