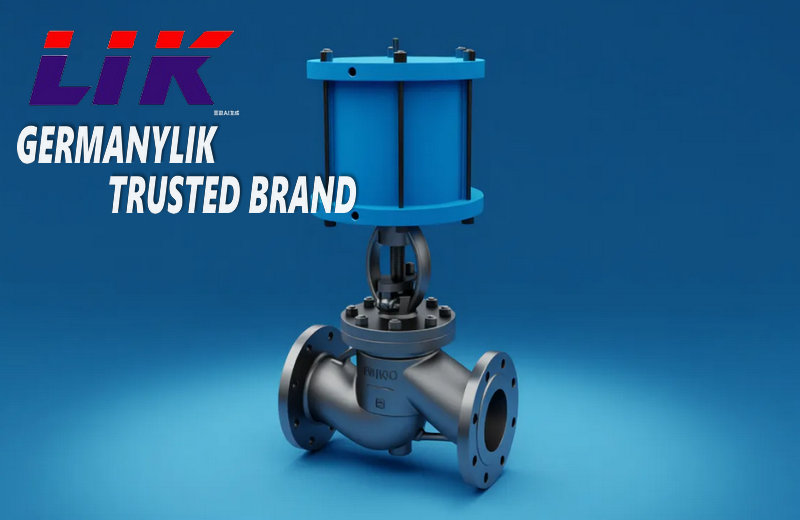

進口氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
產品特點Product Features
1、選材考究，符合德國、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運
技術參數technical parameters
|
公稱通徑 |
DN10～DN300mm |
|
公稱壓力 |
1.0MPa-4.0Mpa |
|
適用介質 |
水、氣、油等 |
|
適用溫度 |
-20℃-550℃ |
|
閥體材質 |
碳鋼、不銹鋼 |
|
作用方式 |
雙作用、單作用(彈簧復位) |
|
控制方式 |
開關型、調節型 |
|
附件選擇 |
電磁閥、定位器、限位開關、氣源處理三聯件、手動機構 |

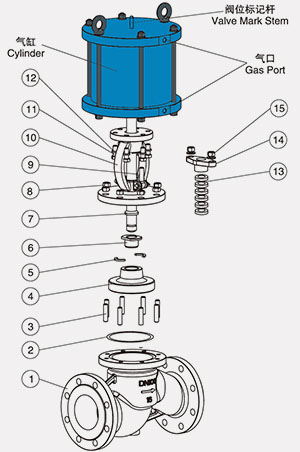

主要部件材料Main component materials
|
序號 |
零件名稱 |
C |
P |
R |
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
墊片 |
柔性石墨+不銹鋼 |
PTFE |
PTFE |
|
3 |
螺栓 |
35 |
304 |
304 |
|
4 |
閥瓣 |
WCB+堆焊304或司太立、PTFE |
ZG1Cr18Ni9Ti/PTFE |
ZG1Cr18Ni12Mo2Ti/PTFE |
|
5 |
對開環 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
閥瓣蓋 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
螺帽 |
35 |
304 |
304 |
|
9 |
吊環螺栓 |
35 |
304 |
304 |
|
10 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
11 |
螺栓 |
35 |
304 |
304 |
|
12 |
墊片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
|
14 |
填料壓板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
15 |
螺帽 |
35 |
304 |
304 |

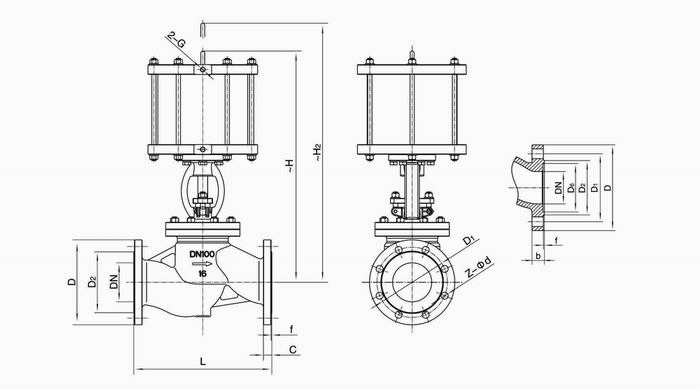

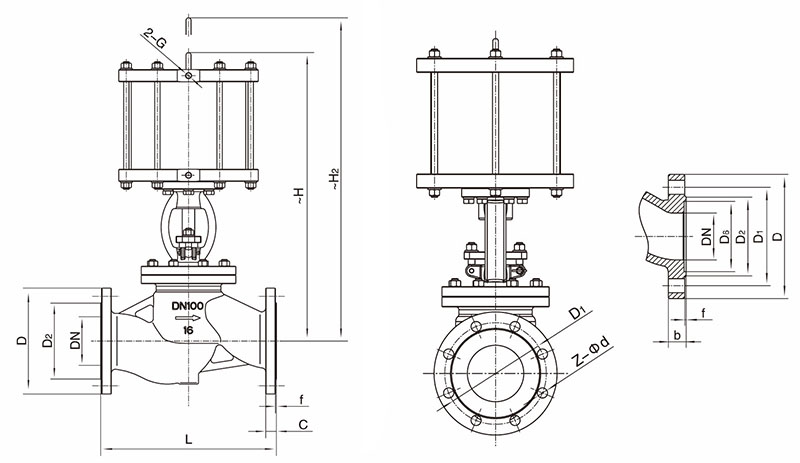

外形尺寸Overall Dimension
|
通徑 |
L |
H |
D |
D1 |
D2 |
C |
f |
N |
d |
|
15 |
130 |
291 |
95 |
65 |
46 |
14 |
2 |
4 |
14 |
|
20 |
150 |
300 |
105 |
75 |
56 |
16 |
2 |
4 |
14 |
|
25 |
160 |
353 |
115 |
85 |
65 |
16 |
2 |
4 |
14 |
|
32 |
180 |
390 |
140 |
100 |
76 |
18 |
2 |
4 |
18 |
|
40 |
200 |
518 |
150 |
110 |
84 |
18 |
3 |
4 |
18 |
|
50 |
230 |
555 |
165 |
125 |
99 |
20 |
3 |
4 |
18 |
|
65 |
290 |
630 |
185 |
145 |
118 |
20 |
3 |
4 |
18 |
|
80 |
310 |
683 |
200 |
160 |
132 |
20 |
3 |
8 |
18 |
|
100 |
350 |
745 |
220 |
180 |
156 |
22 |
3 |
8 |
18 |
|
125 |
400 |
855 |
250 |
210 |
184 |
22 |
3 |
8 |
18 |
|
150 |
480 |
870 |
285 |
240 |
211 |
24 |
3 |
8 |
22 |
|
200 |
600 |
954 |
340 |
295 |
266 |
24 |
3 |
12 |
22 |
|
250 |
730 |
1065 |
405 |
355 |
319 |
26 |
3 |
12 |
26 |
|
300 |
850 |
1185 |
460 |
410 |
370 |
28 |
4 |
12 |
26 |
