進口 Y 型波紋管截止閥是Y 型流道 + 金屬波紋管密封的高性能截止閥，閥體呈 Y 形（斜角約 45°），流道直流式，阻力遠小于直通式；核心采用波紋管 + 填料雙重密封，徹底解決普通截止閥閥桿填料易老化泄漏問題，主打零泄漏、長壽命、低流阻，適配嚴苛工況。
產品特點Product features
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

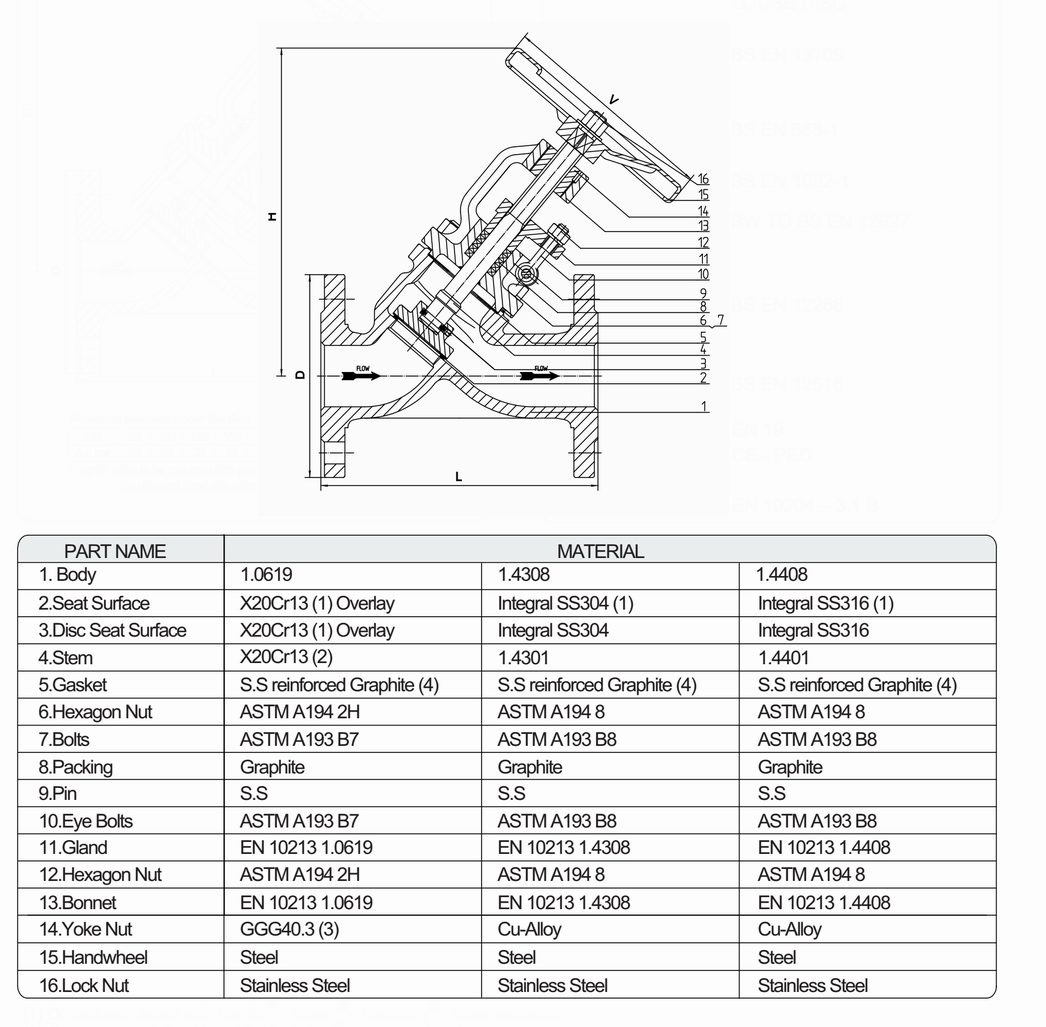

主要零部件材質Material of main parts
工作原理working principle
啟閉原理：旋轉手輪（或執行器）帶動閥桿升降，閥瓣（錐形）遠離 / 貼合閥座，實現介質通斷；Y 型流道使介質直線流動，流阻最小。
密封原理：金屬波紋管下端焊閥桿、上端焊閥蓋，形成金屬屏障，阻斷介質外漏；填料為備用密封，波紋管失效時防泄漏。
自清潔機制：閥瓣錐形密封面關閉時，刮除閥座雜質，確保密封面潔凈，延長壽命
技術參數Technical Specifications
|
公稱通徑：DN15-DN400 |
公稱壓力：1.6MPa-4.0MPa |
|
適用介質：水、油、蒸汽等 |
適用溫度：-20℃-425℃ |
|
閥體材質：碳鋼、不銹鋼 |
設計標準：DIN 3356 |
|
結構長度標準：DIN 3202 |
連接法蘭標準：DIN 2543-2545 |
產品選擇Product Selection
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購;
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
