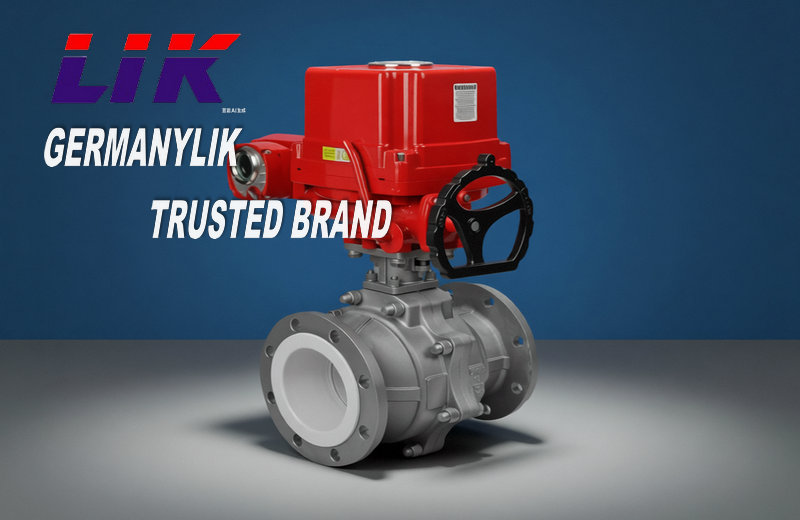

德國萊克 LIK 進口電動襯氟球閥，是金屬承壓 + 氟塑料防腐復合結構的角行程自控閥門，專為強酸、強堿、有機溶劑、強腐蝕性氣體 / 漿液等極端工況設計。由原裝 LIK 角行程電動執行器與全襯氟球閥閥體組合而成，閥體內腔、球體、閥座等所有過流部件均采用高壓注塑 / 模壓工藝包覆 2.5-3mm 厚高純氟塑料（PTFE/FEP/PFA），徹底隔離腐蝕介質與金屬基體，兼具金屬閥體的高強度、耐高壓與氟塑料的極致耐腐蝕、零泄漏優勢。
產品特點Product Features
1、極致防腐：全流道襯 2.5–3mm 厚氟塑料（F4/F46/PFA），除熔融堿金屬、元素氟外，耐受所有強酸強堿、鹽、有機溶劑，無腐蝕、無滲漏。
2、密封可靠：軟密封閥座（PTFE/FEP），鏡面貼合，零泄漏（VI 級）；啟閉扭矩小，長期運行無老化。
3、流通高效：全通徑設計，流阻系數≈0，介質無滯留，適合含少量顆粒 / 粘稠介質。
4、智能自控：電動執行器支持4–20mA 調節 / 開關信號，接入 DCS/PLC，定位精度 ±1%，遠程 / 就地切換。
5、寬溫適配：襯 F4（PTFE）-30℃～+150℃；襯 F46（FEP）-30℃～+120℃；襯 PFA 可達+180℃。
6、安全耐用：防靜電設計，防爆型可選 Exd II BT4；結構緊湊、重量輕，維護周期長
工作原理working principle
1、開關控制：電動執行器接收開關信號，驅動閥桿帶動襯氟球體90° 旋轉；全開時襯氟通孔與管道同軸，流阻極小；全關時襯氟球面與襯氟閥座軟密封貼合，實現零泄漏。
2、調節控制：調節型執行器接收4‑20mA 信號（4mA 全關、20mA 全開），0°～90° 任意開度停留；V 型襯氟球可實現等百分比流量調節，精準控制腐蝕介質流量。
3、襯氟防腐原理：氟塑料化學穩定性極強，內襯層將腐蝕介質與金屬閥體完全隔離，杜絕電化學腐蝕與介質侵蝕，保障長期穩定運行。
技術參數technical parameters
|
通徑范圍 |
DN15（1/2"）～DN300（12"） |
|
壓力等級 |
PN10/16/25（國標）；Class150/300（美標） |
|
溫度范圍 |
PTFE：-20℃～120℃；FEP：-20℃～150℃；PFA：-40℃～180℃ |
|
閥體材質 |
WCB（碳鋼，中性 / 弱腐蝕）；304/316/316L（不銹鋼，強腐蝕） |
|
襯氟材質 |
高純 PTFE（聚四氟乙烯）、FEP（聚全氟乙丙烯）、PFA（可溶性聚四氟乙烯） |
|
襯氟厚度 |
2.5～3mm（全襯，無死角） |
|
球體結構 |
浮動球（DN15-DN100）；固定球（DN125-DN300） |
|
密封等級 |
ANSI Class VI（零泄漏） |
|
連接方式 |
法蘭連接（HG/T20592、ASME B16.5）；螺紋連接（DN15-DN50） |
|
適用介質 |
強酸、強堿、鹽類、有機溶劑、腐蝕性漿液、氯氣、脫硫石膏、電解液等 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
電源電壓 |
AC220V/380V±10%；DC24V（定制） |
|
控制信號 |
開關型：無源觸點；調節型：4-20mA DC（輸入 / 輸出）；智能型：RS485-Modbus |
|
輸出扭矩 |
50N・m～3000N・m（按口徑匹配） |
|
動作時間 |
10s～45s（口徑越大，時間越長） |
|
防護等級 |
IP67（防塵、防水、防濺） |
|
防爆等級 |
ExdⅡBT4（防爆型） |
|
保護功能 |
過載、過熱、缺相、限位、扭矩保護、閥位反饋、故障報警 |
|
手動操作 |
內置手輪，斷電自動切換手動模式 |

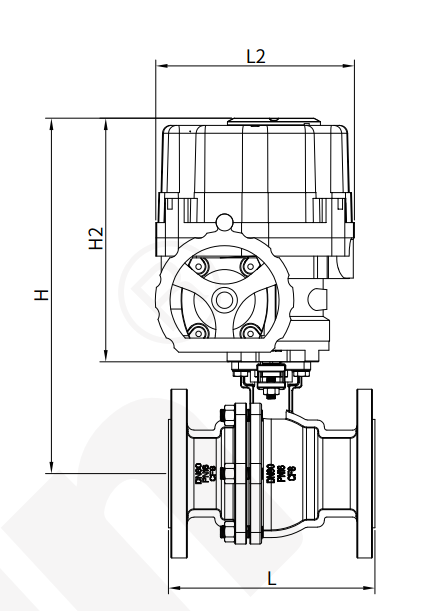

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
