進口不銹鋼電動球閥是結合不銹鋼閥體與電動執行機構的自動化截?cái)唷⒄{(diào)節類流體控制閥門，屬于旋轉式球閥范疇。產品采用優質進口不銹鋼材質打造閥體及過流部件，搭配高性能電動驅動裝置，可遠程 / 就地實現閥門全開、全關或比例調節，具備耐腐蝕、密封性強、啟閉迅速、流阻小等核心優勢
產品特點Product Features
耐腐蝕性出眾：閥體全不銹鋼打造，有效抵御酸堿、鹽霧、有機溶劑等腐蝕介質侵蝕，不易生銹、氧化，適配強腐蝕工況。
流通性能優異：采用全通徑 / 縮徑結構，流阻系數極小，介質輸送順暢，壓力損失低。
密封性能可靠：標配 PTFE、PPL 軟密封，可定制金屬硬密封，實現零泄漏；具備防火、防靜電結構設計，滿足高危介質使用要求。
啟閉快速省力：球體僅需 90° 旋轉即可完成全開、全關，動作靈敏，開關時間短。
自動化程度高：支持本地手動操作、遠程電控，可接入 PLC、DCS 控制系統，實現智能化管控；可選開關型、調節型、智能總線型執行器。
技術參數technical parameters
|
公稱壓力 |
PN1.0、1.6、2.5、6.4MPa |
|
連接方式 |
法蘭連接 |
|
閥體形式 |
二段式閥體 |
|
電源電壓 |
AC110V、AC220V、AC380V（其他定制DC24等） |
|
驅動形式 |
電源驅動（可防爆，可帶手動裝置） |
|
溫度范圍 |
硬密封-40℃～450℃ |
|
|
產品種類Product Category
分類依據
類型及典型應用場景
結構設計
浮動球（≤DN200）、固定球（高壓大口徑）
連接方式
法蘭式（通用）、焊接式（永久性管道）
壓力等級
低壓（PN1.6-6.4）、高壓（PN10-42）
通道形式
全通徑（零壓損）、縮徑（節流控制）
主要部件材料Main component materials
|
部件 |
常用材料 |
特性說明 |
|
閥體 |
ASTM A105（碳鋼）、CF8M（316不銹鋼） |
鍛造成型，耐高壓變形 |
|
球體 |
316SS表面硬化處理（HRC50+） |
耐磨耐腐蝕，減少摩擦系數 |
|
閥座 |
PTFE（常溫）、PPL（≤300℃）、金屬合金 |
適應不同溫壓與介質需求 |
|
閥桿 |
410SS/316SS＋防腐蝕鍍層 |
防咬死設計，抗扭強度高 |
|
密封圈 |
柔性石墨＋不銹鋼彈簧 |
彈性補償磨損，延長壽命 |

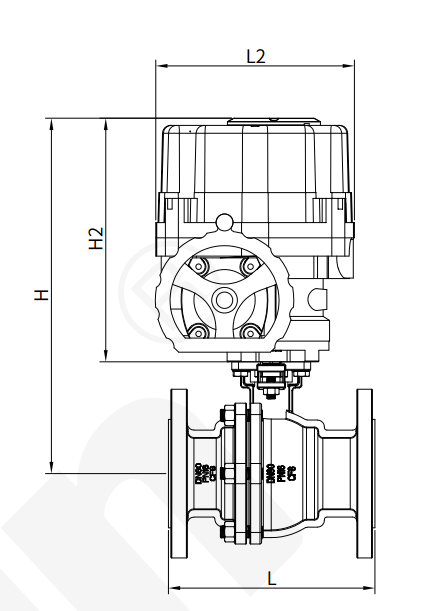

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
